Профили для световых коробов (lightbox) ALU-BOX BANNER

ALU-BOX BANNER

Система алюминиевых профилей ALU-BOX BANNER разработана специально для монтажа баннера. Данная система является альтернативой традиционным световым коробам с  акриловым стеклом , и позволяет изготавливать односторонние световые или несветовые короба с баннером очень больших размеров, не ограничиваясь размерами акрилового стекла.

Толщина светового короба всего 110 мм. Засветка баннера осуществляется светодиодами. Простая и надежная система монтажа баннера позволяет оперативно менять полотно без дополнительной прошивки или сварки баннера.

Для изготовления короба вам понадобятся следующие наименования (показанные на рисунке).


Процесс сборки короба:

Подготавливаем короб.

Нарезаем "основание" (арт.96401) и "крышку" (арт.96402) нужной длины с углом реза - 45 градусов по 4 отрезка."Основание" имеет специальный паз под "трубу 20*40 мм."(арт.34808), которая служит в качестве усилителя каркаса при большом габаритном размере изделия. Собираем короб с помощью "уголков-вкладышей" (арт.30848) при этом крепим их клепками к "основанию". Далее нарезаем "натяжитель"(арт.96403)(поставляется длиной 3 м.) и "трубу диаметром 6 мм." (арт.34809) длиной чуть меньше длины внешней стороны "основания". В "натяжителе" сверлим отверстия диаметром 6 мм. через каждые 25-30 см.После чего вставляем в отвертия "болты"(арт.96343) и накручиваем на них "кронштейн" (арт. 49725). Крепим заднюю стенку, на которую закрепили светодиоды, с помощью клепок к коробу.

Рекомендации по нарезке профиля

H - высота короба ( габаритная)

L - длина короба ( габаритная)

1. основа, под угол 45*, максимальный размер - "Н" мм.

2. крышка, под угол 45*, максимальный размер - "Н+10" мм. (-1мм.)
3. натяжитель, под угол 90*, размер - "Н-5" мм. (-5мм. или более)
4. трубка ф 6 мм. - как натяжитель, можно чуть меньше
5. труба 40*2 - "L - 52" мм.


Подготавливаем баннер.

Баннер нарезаем по формуле "ширина короба + 155 мм.", "высота короба + 155 мм.", при этом углы лучше среать, что бы не мешались и не торчали. Линию сгиба баннера по периметру считаем по формуле "ширина/высота баннера - 35 мм" с каждой стороны. Загибаем баннер и для надежности край запаиваем. В получившуюся петлю вставляем "трубу диаметром 6мм." и все это вставляем в "натяжитель". После того, как мы все подготовили, баннер накладывается на уже собранный короб и цепляем "кронштейны" за специальный паз находящийся на "основании" короба. Нятягиваем полотно равномерно по всему периметру короба при помощи "болтов". Защелкиваем "крышку" на "основании" короба. Для предотвращения несанкционированного разбора короба "крышку" фиксируем саморезом в нескольких местах, вкручивая его в специальный паз.

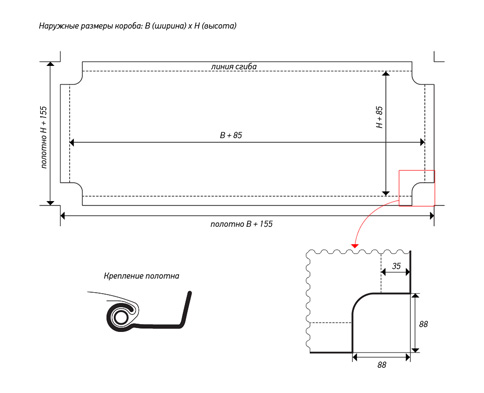

Схема раскроя баннера:

Ширина профиля 110 мм
Длина профиля 6 м
Масса 1го погонного метра 2 кг
Артикул 96401 - основание, неанод, длина 6,0 м
96402 - крышка, неанод, длина 6,0 м
96403 - натяжитель, неанод, длина 3,0 м
